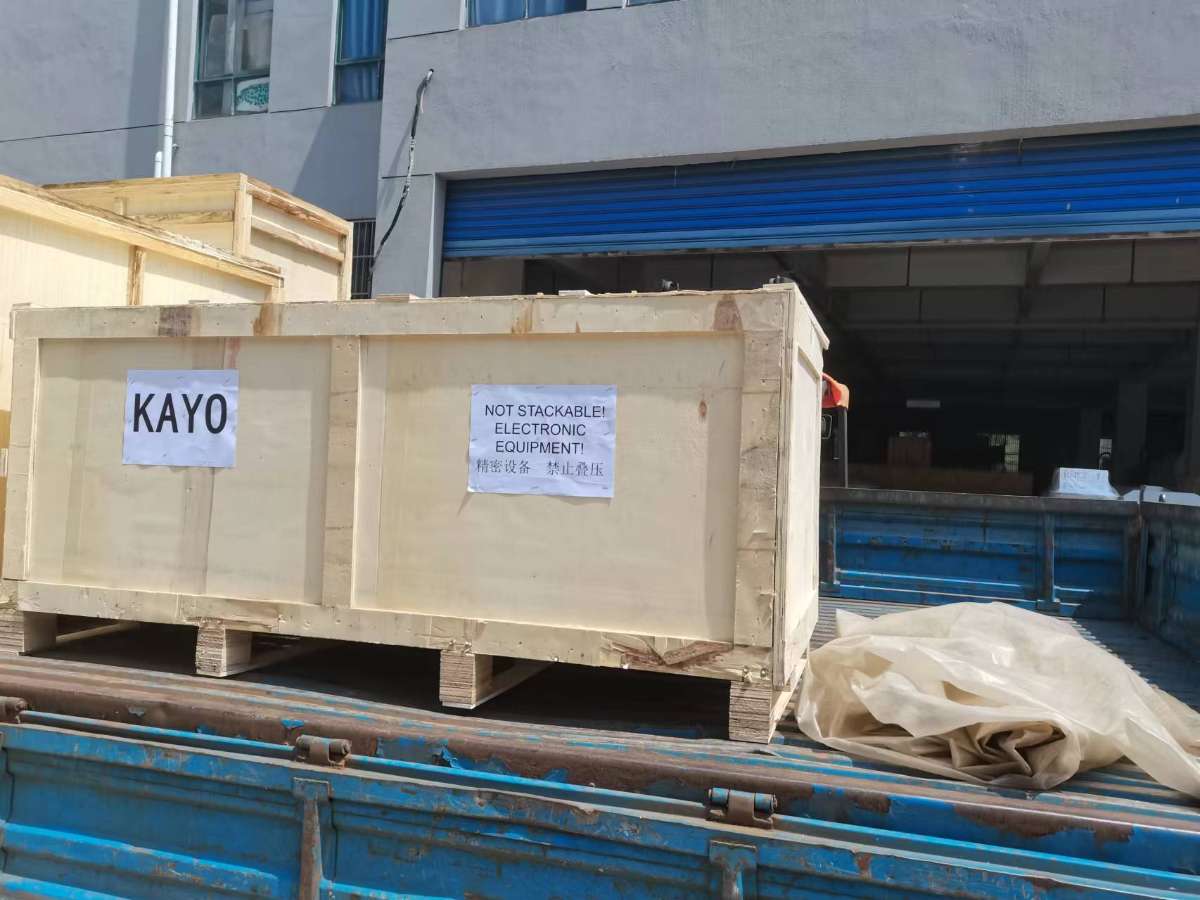

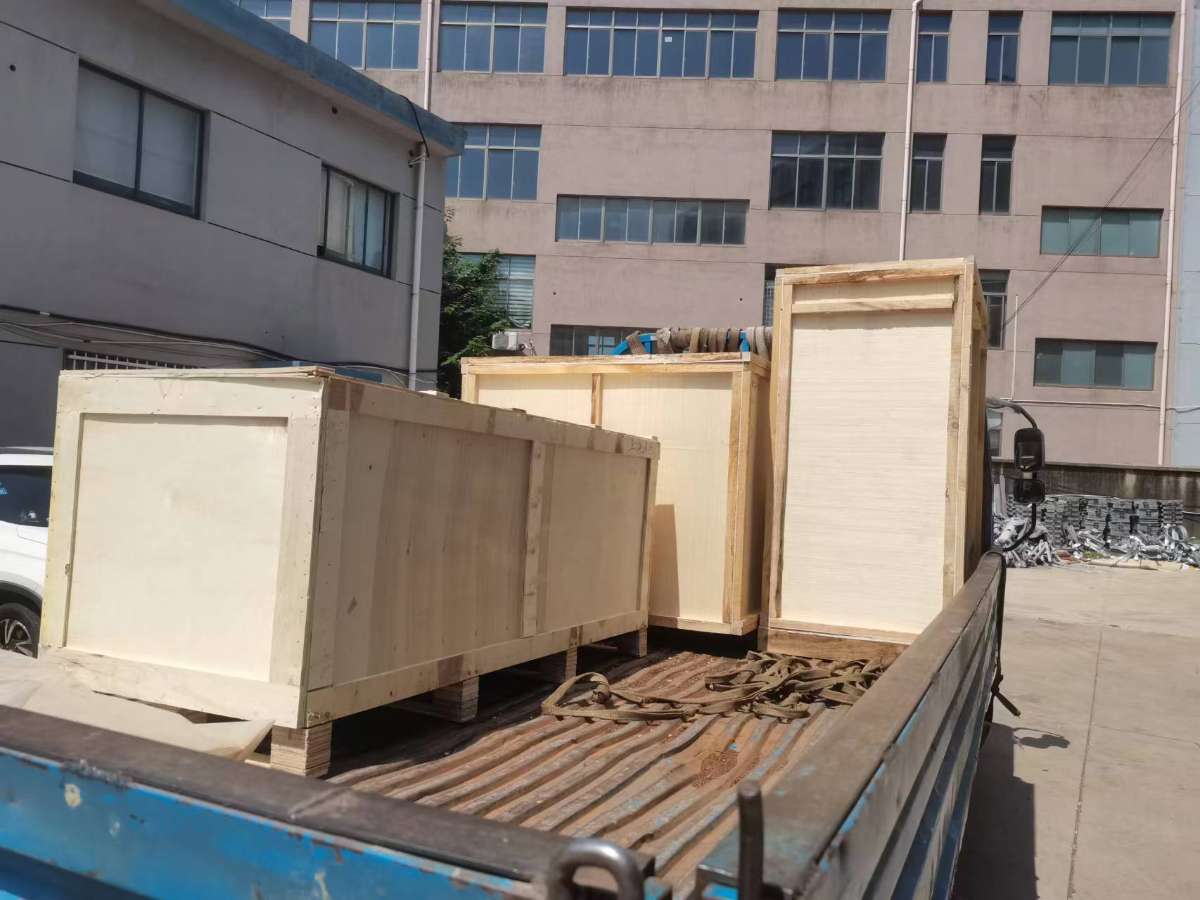

8月8日凯扬贴片机 发货330回流焊(一台)、发国内A4(一台)

发布日期:2022/08/08

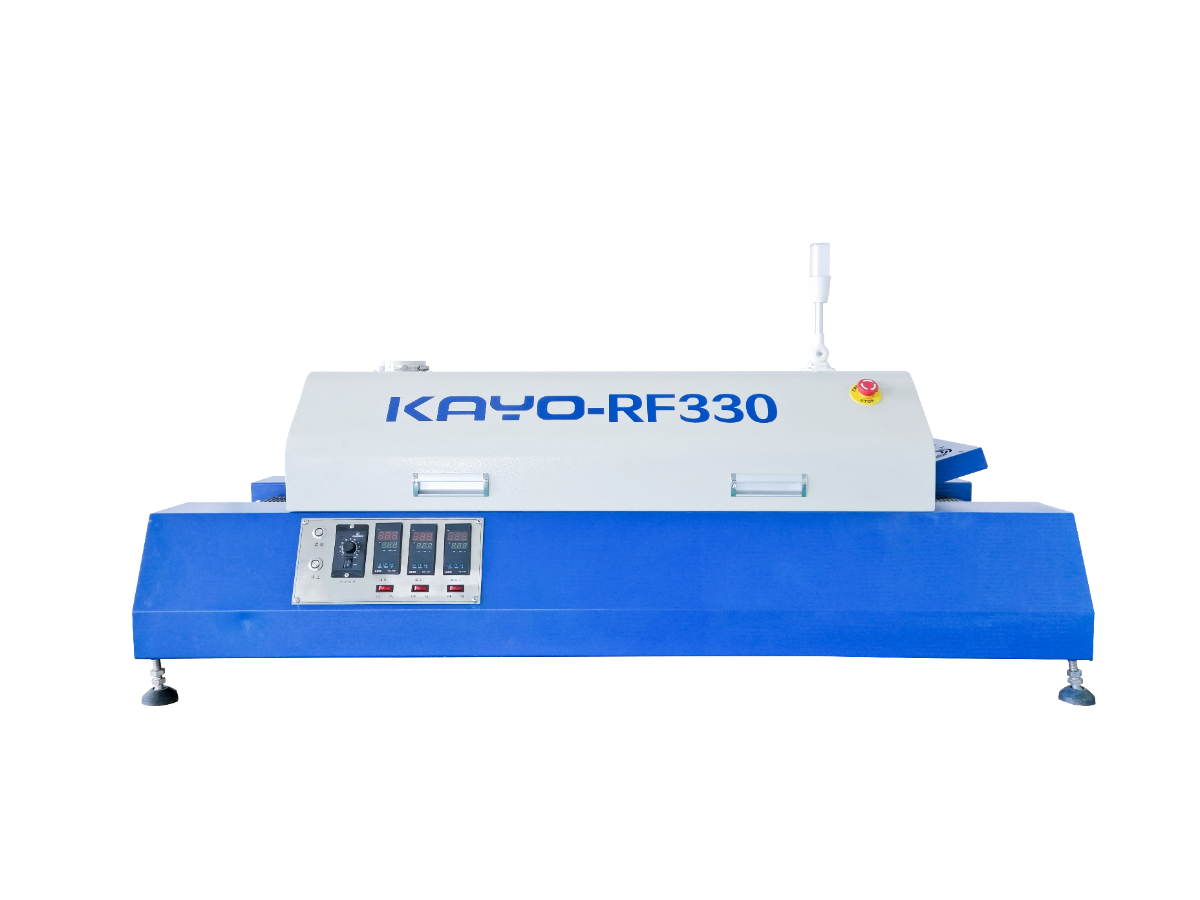

回流焊型号:KAYO-RF330

加热区数量上3下3
加热区长度1000mm
加热方式全强制热风加热
冷却区数量2个空气冷却区(等离子直流风扇)
PCB板最大宽度300mm(东城不锈钢网带)
运输方向左→右
运输带高度880±20mm
传送方式不锈钢网带传动
运输带速度0-2000mm/min
电源5线3相380V
启动功率5KW
正常工作消耗功率1.5KW
升温时间约20分钟左右
温度控制方式仪表PID闭环控制,SSR驱动
温度控制精度±2℃
PCB板温度分布偏差±2℃
异常警报三色灯温度异常警报(恒温后超高温或超低温)
外型尺寸L1500×W610×H670
重量约120Kg

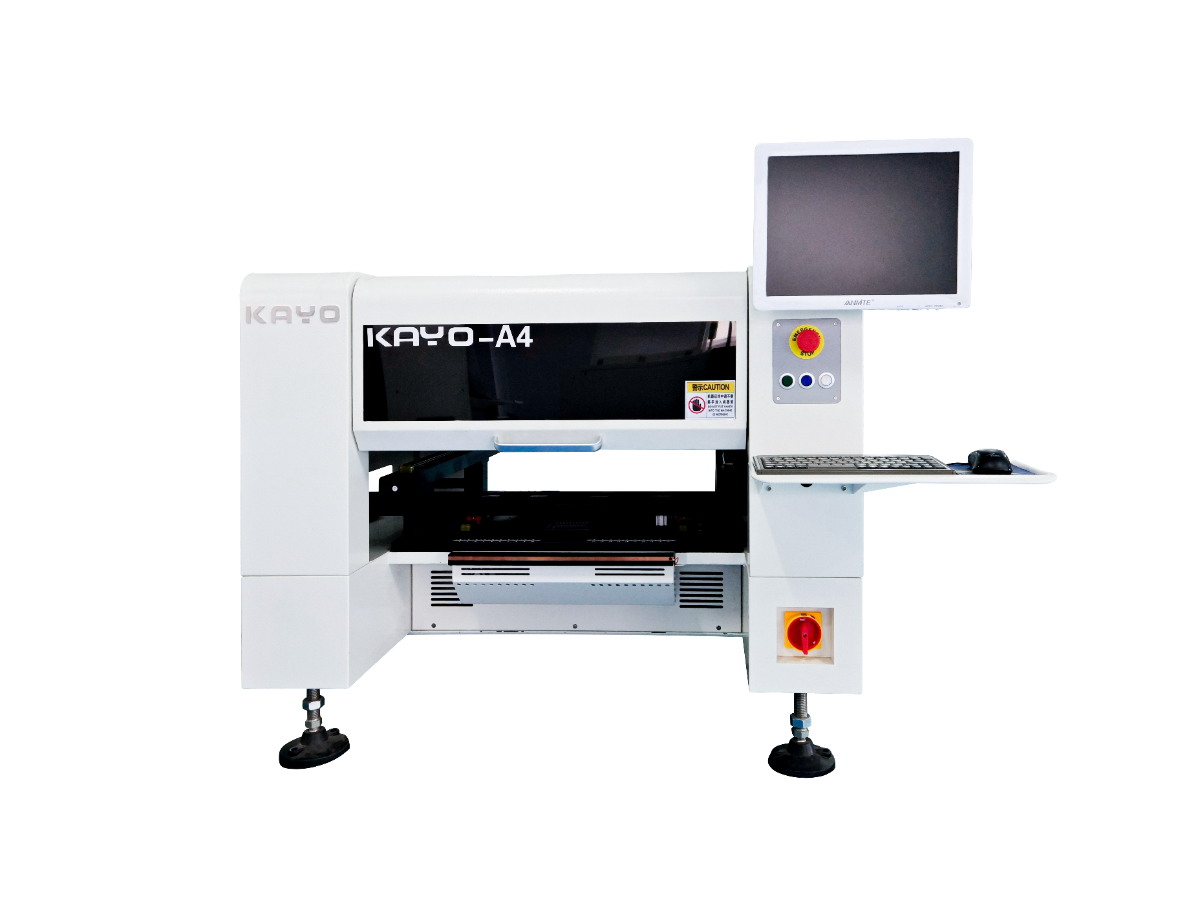

贴片机型号:KAYO-A4

喂料器数量46个(前20后26)贴装头数量四头(无需换吸嘴)
托盘数量支持四组定位精准0.01mm
平均功率600w电源220V,50Hz
吸嘴缓冲范围5mm压缩空气0.5-0.6Mpa
驱动电机日本松下伺服电机最大电路板面积480×300mm
XY最大移动范围556×680mmZ轴最大移动范围20mm
产品重量240KG外形尺寸1180*1100*860mm
贴装模式手动 半自动 全自动操作窗口单显示操作
导轨调整模式手动+自动开盖报警降速或者停机
运动驱动系统松下高速DSP驱动XYZ驱动导轨智能曲线加减速直线联动
带式喂料器8、12、16、24、32mm 飞达、振动飞达
最大贴片速度7000Pcs/小时(开视觉)
平均贴片速度5000Pcs/小时(开视觉)
XYZ驱动导轨上银高精密重载直线导轨
吸嘴真空源含有真空破坏的高速通断真空发生器
操作系统基于Windows操作系统的,凯扬科技公司自主研发的全自动贴片机操作系统
元件角度0-360°任意角度,运动中同步旋转
进板方式单段式从左到右自动接驳,自动PCB传动定位
视觉显示器1个工业控制显示器比例4:3分辨率:1024×768
编程方式点对点教习编程,视觉编程,PCB文件坐标导入等
识别相机数量一部Mark识别相机,四部同步高速识别相机,一部500万像素高精密识别相机
贴装优化程序自动优化贴装完成继续生产无需等待复位
自动化联线可自动接驳前后端带信号设备
快捷按钮脱机 复位 自动运行清除报警
适用贴装范围适配0402、0603、0805、1206、LED灯珠、二极管、三极管、SOT、45*45mm范围内引脚间距大于0.3mm的QFP、BGA等
